Name: PLATAFORMA COLHEDORA DE MILHO SUPRA PLUS JAN - Fabricado por JAN
Brand: Jan
SKU: SUPRA
Availability: InStock

PLATAFORMA COLHEDORA DE MILHO SUPRA PLUS JAN - Fabricado por JAN

Descrição

Atenção: este item é vendido apenas dentro do Rio Grande do Sul.

Características do PLATAFORMA COLHEDORA DE MILHO SUPRA PLUS JAN:

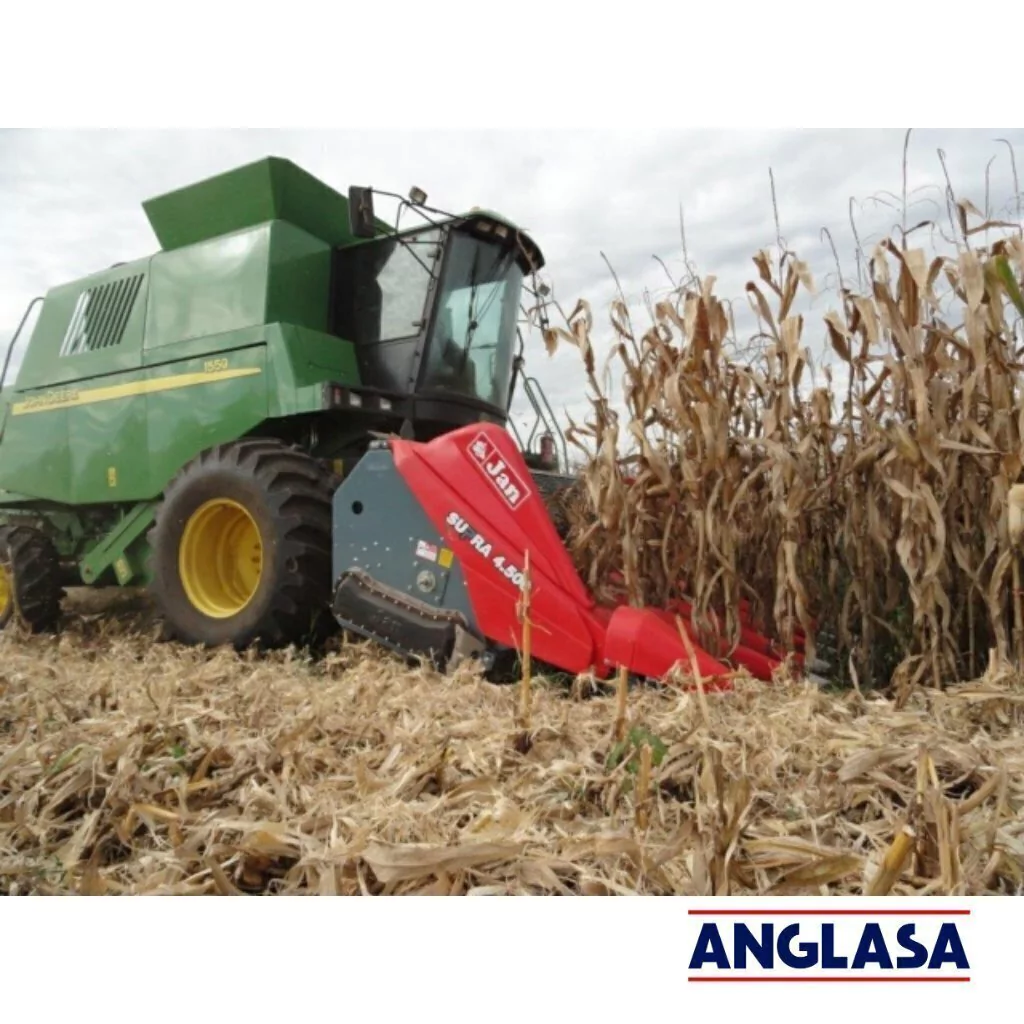

A plataforma de milho SUPRA PLUS foi desenvolvida com características inovadoras que garantem a eficiência na sua colheita. Permite maior velocidade de trabalho e economia de combustível, já que seu sistema de aletas que pica a cana do milho, faz com que somente a espiga passe para dentro da colhedora.

Diferenciais

Ângulo de ataque de 16°;
Caixa de transmissão em alumínio com exclusivo sistema de limitador de torque (catraca) incorporado, em banho de óleo (Standard);
Regulagens das chapas despigadoras em uma única operação;
Com exclusivo sistema de rolos com 4 aletas de arrasto e 4 aletas de corte.

Chassi

Tipo monobloco, confeccionados em chapa especial de alta resistência;
O ângulo de trabalho é de 16°, favorecendo a colheita do milho acamado. As chapas de fechamento e fundo são soldadas ao chassi.

Caracol

O sistema de rosca invertida no centro, proporciona uma alimentação uniforme da esteira da colhedora;
O caracol tem a possibilidade de regulagem tanto verticalmente como horizontalmente;
A catraca é do tipo radial e possibilita a variação de velocidade do caracol, através do câmbio de engrenagens;
Corrente ASA 60;
Proteção frontal (tipo grade) contra arremesso de espigas, durante o processo de recolhimento;
De 12 linhas em diante o caracol é bipartido e com dupla mancalização central.

Linha de colheita

O sistema de regulagem da chapa despigadora é através de um mecanismo que regula todas as linhas ao mesmo tempo, posicionado na lateral da plataforma;
O sistema de esticamento da corrente recolhedora é regulado de fábrica, dotado de uma mola pré-tensionada, protegida e com curso que dispensa esticamentos futuros;
Os rolos recolhedores, são dotados com quatro aletas que tracionam a cana de milho e outras quatro que picam a cana do milho no momento do espigamento. Os rolos são mecanizados em sua parte frontal e fixados na caixa de transmissão;
A estrutura é montada, confeccionada em chapa especial de alta resistência;
O sistema de fixação dos periféricos é através de parafusos e porcas rebites, que facilitam o processo de manutenção.

Caixa de transmissão

A lubrificação do engrenamento é em banho de óleo.
Os rolamentos, são de agulhas e de esferas, combinados, garantem um perfeito sincronismo da caixa;
O sistema de transferência de movimentos é através de eixos entalhados, dispensando o uso de chaveta;
A vedação é com anéis O'ring;
O acionamento é através de um eixo sextavado que transpassa as caixas de transmissão;
A catraca de segurança é do tipo radial, posicionada dentro da caixa, lubrificada com o mesmo óleo das engrenagens.

Transmissão lateral

A caixa é em alumínio fundido;
A tampa é em aço inox;
A corrente é ASA 80H (reforçada);
A transmissão lateral tem a possibilidade da variação de velocidade, através do câmbio de engrenagens;
O sistema de lubrificação é em banho de óleo;
A vedações é com anéis O'ring e juntas de papelão hidráulico NA 1002.

Divisores centrais e laterais

Em polietileno de média densidade;
O perfil é apropriado para garantir uma boa condução da cana de milho até o sistema de recolhimento;
As carenagens centrais, possuem uma inclinação em toda a extensão, que eliminam o acúmulo de espigas;
As carenagens laterais são com perfis estreitos e regulagem para acompanhar a última linha;
O complemento, montado na lateral é para evitar as perdas de espigas e quando o milho for acamado, pode ser retirado para não ocorrer o acúmulo de canas;
O sistema de desarme anti-impacto é através de engate com mola;
As roldanas de apoio, são para evitar o desgaste dos bicos e melhorar a condução do desarme;
O sistema é de engate e desengate rápido, facilitando a manutenção.

Sistema de transmissão

Direto da colhedora através do ponto de transmissão na lateral da embocadura da máquina;
É de acordo com as marcas e modelos de colhedoras.

Características técnicas

CHASSI / ESPAÇAMENTOS / LINHAS
MODELO	45 cm	50 cm
3600	08	07
4100	09	08
4500	10	09
5000	11	10
5500	12	11
6000	13	12
6400	14	13
6800	15	14
7400	16	15
7800	17	16
8300	18	17
8800	19	18

Largura

MODELO	LARGURA
3600	4000 mm
4100	4500 mm
4500	5000 mm
5000	5500 mm
5500	6000 mm
6000	6500 mm
6400	7000 mm
6800	7300 mm
7400	8000 mm
7800	8300 mm
8300	9000 mm
8800	9300 mm
